Kimyoviy muhandislik tamoyillarida filtrlash - bu suspenziyadagi qattiq zarralarni ushlab turish va qattiq{0}}suyuqlikni ajratish uchun g'ovakli muhitdan foydalanadigan jarayon. Uning mexanizmiga ko'ra, uni ikki toifaga bo'lish mumkin:
- Yuzaki filtratsiya: Filtr muhiti zarrachalarni tutib, faqat muhit yuzasida filtr tortini hosil qiladi. Bu kattaroq zarrachalar va yuqori qattiq tarkibga ega suspenziyalar uchun javob beradi.
- Chuqur filtrlash: Zarrachalar ommaviy axborot vositalarining tarmoq tuzilishi ichida ushlanib qoladi. Bu odatda suyuqlikni tozalash uchun ishlatiladi, masalan, keramika va filtr qog'ozi chuqur qatlamli-.
Membran filtrlash texnologiyasi
Asosiy tamoyillar va ta'riflar
Membranani filtrlash: Bosim yoki konsentratsiyadagi farqlardan foydalangan holda, suyuqlikda zarrachalar, kolloidlar, makromolekulalar va boshqalarni ushlab turish, ajratish va tozalashga erishish uchun ma'lum bir teshik o'lchamiga ega yarim o'tkazuvchan membranadan foydalaniladi.

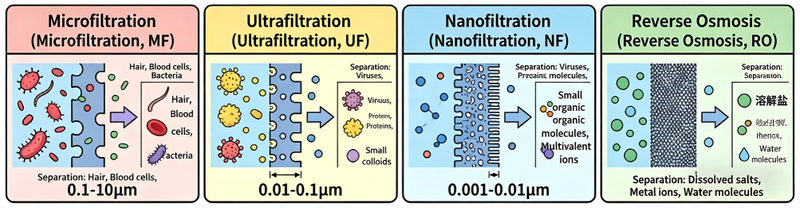

Filtr turi va gözenek hajmi
Membran materiallari va tuzilmalari
- Seramika membranasini - ajratish qatlami, tayanch qatlami
- Polimer membrana - zich teri qatlami, gözenekli tayanch qatlami
- Kompozit membrana - ultra yupqa faol qatlam, mikro gözenekli tayanch membrana, to'qilmagan tayanch qatlami
Ajratish mexanizmini ko'rsatish
- O'lchamni istisno qilish to'sig'i
- Adsorbsiya
- Zaryad effekti
Afzalliklar va kamchiliklarni solishtirish
Afzalliklari:
- Yuqori-samarali ajratish – tez va kam energiya sarfi
- Energiya{0}}tejamkor va ekologik toza – kimyoviy reagentlar qo‘shish shart emas;
- Oddiy operatsiya - yuqori darajadagi avtomatlashtirish
Kamchiliklari:
- Membranning ifloslanishi - muntazam tozalashni talab qiladi
- Yuqori xarajat - dastlabki investitsiyalar va texnik xizmat ko'rsatish xarajatlari
- Foydalanish muddatini cheklash - membrana modullarini muntazam ravishda almashtirish kerak
Ilova stsenariylari
- Suvni tozalash bilan ishlov berish
Ichimlik suvini tozalash, oqava suvlarni qayta ishlatish: ifloslantiruvchi moddalar va bakteriyalarni olib tashlash
- Oziq-ovqat mahsulotlarini qayta ishlash
Ichimlikni filtrlash, sut mahsulotlari kontsentratsiyasi, ozuqa moddalarini saqlab qolish
- Farmatsevtika ishlab chiqarish
Steril filtrlash, dori vositalarini tozalash, mahsulot xavfsizligini ta'minlash
Chuqur filtrlash texnologiyasi tushuntirildi
Yadro qo'lga olish mexanizmi
- Tutib olish: zarralar filtr qatlamining pastki qismida jismonan ushlanib qoladi.
- Diffuziya: zarralar diffuziya tezligi tufayli filtr qatlami orqali tarqaladi.
- Tutib olish: Zarrachalar filtr qatlamining tashqi chetida joylashgan bo'lib, ular turli kuchlar tomonidan ushlab turiladi.
- Adsorbsiya: Elektrostatik yoki kimyoviy kuchlarga asoslanib, zarralar kimyoviy jihatdan bir-biriga bog'langan.
Taqqoslash usuli: chuqur filtrlash va sirt filtrlash
- Chuqur filtrlash: Zarrachalar filtr qatlamining butun chuqurligi bo'ylab taqsimlanadi.
- Yuzaki filtrlash: Zarrachalar, asosan, filtr tortini hosil qilish uchun sirtga yotqiziladi.
Umumiy filtr muhiti
- Qum- suvni tozalash, qoʻpol filtrlash uchun ishlatiladi.
- Faollashgan uglerod- organik moddalar va hidlarni olib tashlaydi.
- Elyaf filtrlari- mayda zarralarni samarali ushlaydi.
Afzalliklar va kamchiliklarni tahlil qilish
- Afzalliklar
Past konsentratsiyali suspenziyalar uchun mos-yuqori axloqsizlik-qobiliyati, oddiy ishlashi, arzonligi, submikron zarralarini ushlay oladi.
- Kamchiliklari
X Filtr torti qayta ishlanmaydi. X Filtrlash qarshiligi vaqt o'tishi bilan ortadi. X Tozalash va qayta tiklash nisbatan qiyin. X Odatda bir martalik foydalanish uchun.
Amaliy ilovalar
- Suv tozalash inshootlari
Ichimlik va oqava suvlarni tozalash uchun ishlatiladi.
- Havo filtrlash tizimlari
Sanoat va binolar havosini tozalash
Kek filtrlash tamoyillari va qo'llanilishi

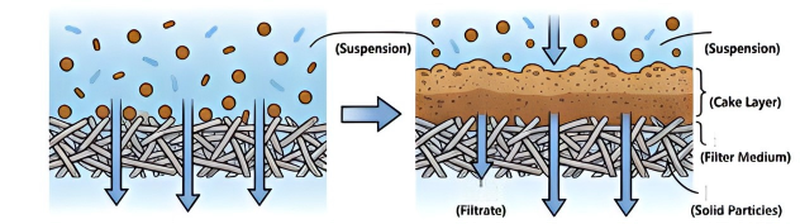

Kek filtrlashning ta'rifi va mexanizmi
Kek hosil qilish jarayoni
- 1-bosqich: Dastlabki depozit
- 2-bosqich: Kek qurilishi
- 3-bosqich: Stabillashtirilgan tort

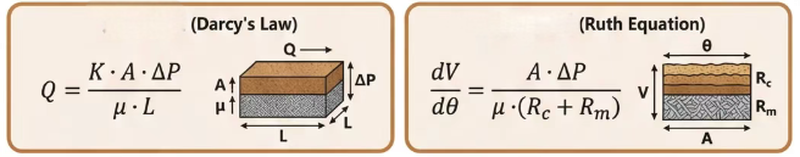

Filtrlash tenglamasi
Ta'sir etuvchi omillarni solishtirish
Bosim effekti: APni oshirish odatda filtrlash tezligini oshiradi, lekin filtr tortini ham siqib chiqarishi mumkin.
Filtr keki qarshiligi va tuzilishi: zarrachalar hajmi, shakli va porozligi qarshilikni aniqlaydi; qarshilik filtr keki qalinligi bilan ortadi.
Siqiluvchanlik: Siqiladigan filtr keklari yuqori bosim ostida qarshilikni sezilarli darajada oshiradi va filtrlash samaradorligiga ta'sir qiladi.

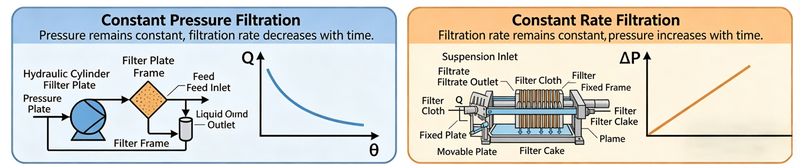

Doimiy bosim va doimiy tezlikli filtrlashni solishtirish
Sanoatda qo'llash misollari
Kimyoviy muhandislik tamoyillari: "Kek filtratsiyasi" ni yo'q qilish
Kek filtrlash nima?
Bu filtrlash jarayoni bo'lib, unda ajratish filtrlash muhiti yuzasida qattiq zarrachalarni to'plash orqali erishiladi va shu bilan "filtr keki" ni hosil qiladi. Haqiqiy ajratuvchi vosita filtr tortining o'zi.
Zarrachalarni tutib olish mexanizmlari va to‘planishi
- (A) Dastlabki bosqich → (B) Ko‘prik bosqichi → (C) Barqaror bosqich
- O'rtacha qarshilik → Zarrachalar ko'prigi → Filtr keki shakllanishi
- O'rtacha qarshilik → Filtr keki shakllanishi
- O'rta qatlam, filtrli tort qatlami
- Eslatma: zarrachalar to'planishi qanchalik qalin bo'lsa, qarshilik shunchalik katta bo'ladi.
Filtrlash tezligi va qarshilik (pastki-chap modul)
- Chiziqli grafik Eslatma: Filtrlash tezligi vaqt o'tishi bilan kamayadi; vaqt o'tishi bilan filtratsiya qarshiligi ortadi.
- Formula: Umumiy qarshilik=R_medium + R_cake
- Sxematik: Bosim farqi (DP) - Bosim farqini oshirish filtrlash tezligini oshirishi mumkin.
- Ta'sir etuvchi omillar:
① Bosim farqi (DP)
② Zarrachalar hajmi (past filtrlash qarshiligi va yuqori oqim qarshiligi)
③ Suyuqlikning yopishqoqligi
④ Zarrachalar kontsentratsiyasi
Filtrlash tezligi va qarshilik (Yuqori-oʻng modul)
- Chiziqli grafik: vaqt o'tishi bilan filtrlash tezligi pasayadi.
- Sxematik: Bosim farqi (DP) - Bosim farqini oshirish filtrlash tezligini oshirishi mumkin.
- Formula: Jami filtrlash qarshiligi=R_medium + R_cake
Filtrlashga ta'sir etuvchi omillar (o'rta{0}}o'ng modul)
① Bosim farqi (DP)
② Zarrachalar hajmi (past qarshilik va yuqori qarshilik)
③ Suyuqlikning yopishqoqligi (Yuqori yopishqoqlik, yopishqoqlik)
④ Zarrachalar kontsentratsiyasi
Muhandislik ilovasi: Plitaning koʻndalang-boʻlimi-va-ramka filtri pressi
- Komponent yorliqlari: Oziqlantirish trubkasi, plastinka, ramka, filtrlash vositasi, filtr chiqishi, filtr torti
- Jarayon: Oziqlantirish va bosish → Filtrlash va yuvish → Kekni tushirish
Xulosa va ilovalar
- Asosiy fikrlar:
✅ Filtrli tort filtrlash - bu oddiy qurilma operatsiyasi.
✅ Asosiy jihat: Filtr tortining qarshiligi asosiy omil hisoblanadi.
✅ Keng qo'llanilishi mumkin.
- Ilova stsenariylari:
Kimyoviy xom ashyoni ajratish, farmatsevtika tayyorlash, oziq-ovqat mahsulotlarini tozalash, oqava suvlarni tozalash.
Kimyoviy filtrlash tamoyillari
Filtrlashning ta'rifi va mexanizmi
Asosiy ta'rif: g'ovakli muhit yordamida qattiq{0}}suyuq aralashmani ajratish jarayoni.
Filtrlash usullari va boshqaruv tenglamalarini solishtirish
- A. Kek filtrlash
Zarrachalar muhit yuzasida to'planib, filtrli kek qatlamini hosil qiladi; filtr keki asosiy filtrlash vositasi bo'lib xizmat qiladi.
- B. Chuqur{1}}to‘shak filtrlash
Zarrachalar g'ovakli muhitning ichki qismida joylashgan; past qattiq konsentratsiyali suspenziyalar uchun javob beradi.
- Asosiy filtrlash tenglamasi
V = K ⋅ A ⋅ t ⋅ ΔP / [μ (R_m + R_c)]
Belgilash:
V: filtrat hajmi
K: Doimiy
DP: harakatlantiruvchi kuch (bosim farqi)
m: filtratning yopishqoqligi
R_m: filtrlash muhitining qarshiligi
R_c: Filtr tortining qarshiligi
Javob: Filtrlash maydoni
t: vaqt
Filtrlash tezligiga ta'sir qiluvchi omillar
- A. Bosim farqi (DP): bosim farqi qanchalik katta bo'lsa, harakatlantiruvchi kuch qanchalik kuchli bo'lsa va odatda filtrlash tezligi shunchalik yuqori bo'ladi.
- B. Yopishqoqlik (m): Filtrning viskozitesi qanchalik yuqori bo'lsa, suyuqlik qarshiligi shunchalik katta bo'ladi, natijada filtrlash tezligi past bo'ladi.
- C. Zarrachalar hajmi: zarrachalar qanchalik kichik bo'lsa, ular teshiklarni osonroq yopishadi; bu filtr kekining qarshiligini oshiradi va filtrlash tezligini pasaytiradi.
- D. Filtrlash vositasining tuzilishi: muhitning g'ovakligi, tuzilishi va qalinligi muhitning qarshiligiga ta'sir qiladi; mos vositani tanlash juda muhimdir.
Umumiy filtrlash vositalari va uskunalari
- A. Plitalar-va-ramka filtrini bosish
Komponent yorliqlari: filtr plitalari, filtr ramkalari, filtr matolari, besleme kirish joyi, filtrat chiqishi, bosish mexanizmi
- B. Aylanadigan barabanli vakuumli filtr
Komponent yorliqlari: aylanma baraban, atala idishi, filtrli tort qatlami, qirg'ich, vakuum tizimi, yuvish zonasi, tushirish nuqtasi
- C. Kartrij filtri
Komponent yorliqlari: Korpus, filtr kartriji, suyuqlik kirishi, suyuqlik chiqishi
Sanoat ilovalariga misollar
A. Farmatsevtika sanoati: Dori ishlab chiqarishda farmatsevtika tarkibiy qismlarini ajratish va tozalash uchun ishlatiladi-masalan, fermentatsiya bulonlaridagi aralashmalarni olib tashlash-bu orqali mahsulot tozaligini ta'minlaydi.
B. Suvni tozalash muhandisligi: ichimlik suvi va oqava suvlarni tozalashda to'xtatilgan qattiq moddalar, zarrachalar, bakteriyalar va mikroorganizmlar kabi aralashmalarni olib tashlash uchun ishlatiladi; shahar suvini tozalash uchun ham ishlatiladi.
C. Kimyoviy ishlov berish: Kimyoviy reaksiyalarda, mahsulotni qayta ishlashda va tegishli jarayonlarda katalizatorlarni, maqsadli mahsulotlarni, chiqindi qoldiqlarini va yon mahsulotlarni ajratishda qoʻllaniladi, bu bilan reaksiya samaradorligi, mahsulot sifati va tozalash darajasini oshiradi.
Dinamik filtrlash
Keng qamrovli qoʻllanma: Kimyoviy muhandislikda yuqori-samarali ajratish texnikasi
1-qism: Ta'rif va asosiy tamoyillar
Dinamik filtrlash - suyuqlik filtrlash muhiti yuzasi bo'ylab teğetsel ravishda oqadigan ajratish jarayoni bo'lib, filtr tortining shakllanishiga yo'l qo'ymaslik uchun kesish kuchlaridan foydalanadi.
2-qism: Qiyosiy tahlil
- Statik filtrlash
Perpendikulyar oqim yo'nalishi filtr kekining to'planishiga va oqimning tez pasayishiga olib keladi.
- Dinamik filtrlash
Tangensial oqim yuqori oqimni saqlab, filtr keki shakllanishini kamaytiradi.
3-qism: Asosiy turlari
- Oʻzaro{0}}oqim filtrlash
Tangensial ozuqa, konsentrat chiqishi, filtr chiqishi, tangensial ozuqa, konsentrat chiqishi
- Aylanadigan vakuumli filtrlash
Tuxum idishi, aylanuvchi baraban, vakuumli assimilyatsiya qilish, qirg'ich, filtrli tort tushirish, atala idishi
4-qism: Afzalliklar va kamchiliklar
✅ Afzalliklar
- Uzluksiz ishlash
- Kirlanishning kamayishi; membrananing ishlash muddati uzaytirildi
- Yuqori ajratish samaradorligi va hosildorligi
- Osonlik bilan kengaytirilishi mumkin
⚠️ Kamchiliklari
- Yuqori energiya iste'moli (nasos energiyasi)
- Uskunaning yuqori murakkabligi
- Potentsial yuqori ish bosimi
- Qattiq tozalash talablari
5-qism: -Buzilishga qarshi mexanizmlar
Katta oqim tezligi, tezlik gradienti, kesish kuchi maydoni, inertial ko'tarilish, turbulent effektlar
Yuqori tangensial oqim tezligi natijasida hosil bo'ladigan kesish kuchlari va turbulentlik zarrachalarning membrana yuzasiga tushishiga to'sqinlik qiladi.
6-qism: Sanoat ilovalari
- Farmatsevtika sanoati: hujayralarni yig'ish, mahsulot kontsentratsiyasi
- Chiqindilarni tozalash: Xom konsentrat → Qayta ishlangan suv; Loyni tozalash → Loyni quyuqlashtirish
- Oziq-ovqat va ichimliklar: meva sharbatini tozalash, sut konsentratsiyasi
- Biotexnologiya: fermentatsiyani qayta ishlash, oqsillarni ajratish, fermentlarni tozalash
